消防聯動百葉窗系統基本組成部分控制部分、應急部分、消防信號接收部分、執行部分。消防聯動通風百葉窗采用電機驅動，結合專業的控制箱能智能聯動消防系統實現葉片的應急需要的開啟關閉，從而實現環境空間的防火要求。嘉鼎辰消防聯動百葉窗外觀時尚，性能運行穩定，是現代建筑消防防火要求的理想選擇。

嘉鼎辰消防聯動百葉窗—— 功能介紹：

自檢功能：平時系統出現故障會及時有指示燈顯示，提示及時修理，以保證安全。

應急功能：緊急開關可在緊急情況下第一優先執行開窗命令，火警發生時如消防。

風雨感功能：如果控制箱接有風雨感應器，當有降雨或有強風時風雨感會發出信號，控制箱接收此信號后會發出關窗指令，此時通風開關無效。信號解除后通風開關功能恢復。

緊急開窗功能：如果控制箱接有緊急按扭或與消防聯動，當有火警發出或按動緊急按扭，控制箱會自動開窗，此時通風開關、風雨感和其它智能控制器無效，直至警報解除。

其它智能控制功能：如果控制箱接有溫感器，時間控制器，當達到控制器設定值時控制箱會自動開窗或關窗。

后備電源：控制箱內有蓄電池，當外接電源斷電時控制箱可由電池來供電，可保證主控制箱在72小時內正常工作，保證了排煙系統的可靠性。

嘉鼎辰電動消防百葉窗—— 組成部分:

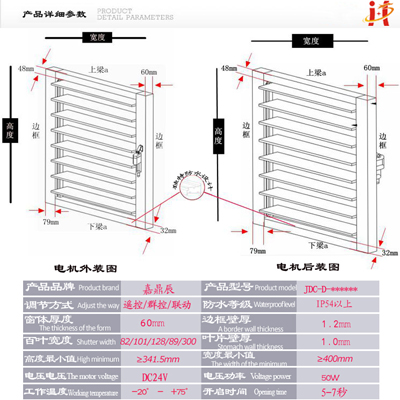

開窗器

◎開窗器是電動窗系統中的執行部件

◎開窗器工作電壓：24VDC

◎開窗器設計壽命：?jiǎn)㈤]30000次

開關

◎在電動窗系統中用于控制窗戶的日常通風

風雨感應器

◎當有強風或降雨時，風雨感會啟動控制系統自動關窗，屆時通風開關失效，待信號解除后通風開關恢復正常

緊急按鈕

◎當有火警發生時可通過按壓該按鈕來緊急開窗排煙

◎擁有自檢功能，面板上三個LED燈指示當前系統狀態 黃色：有故障 紅色：有火警 綠色：正常

◎線路如果有斷點，排煙窗會立即自動開啟

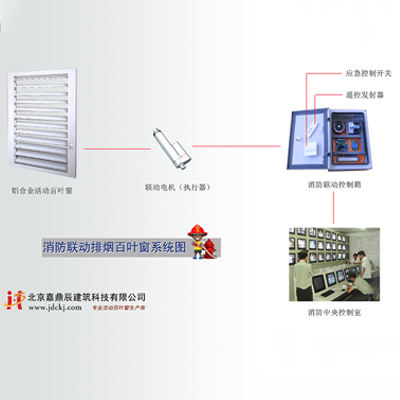

消防主控箱

◎接收消防信號、煙感探頭信號

◎故障自檢功能、緊急開關和通風開關

◎智能控制功能：接風雨、溫度感應、時間控制、樓宇自控

其他智能控制

◎若控制箱接有溫感器、時間控制器，當達到控制器設定值時控制箱會自動開窗或關窗

◎后備電源：控制箱內有蓄電池，當外接電源斷電時控制箱可由電池來供電，保證主控箱在72小時內正常工作

嘉鼎辰消防聯動百葉窗—— 消防控制箱:

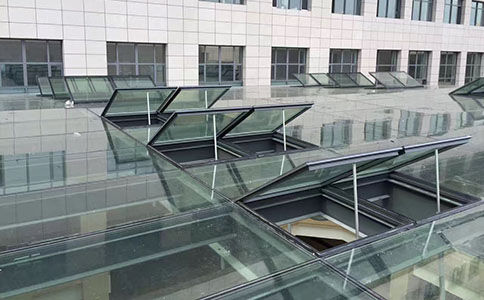

以一個消防智能控制箱配多個擴展箱達到工程使用需求，每個20A的擴展箱能夠接駁20臺1A的開窗機，以100個消防排煙天窗的例子來算，每個消防排煙天窗配置1臺開窗器，也就是說每20臺開窗器需要1個20A的擴展箱，總計需要5個20A的擴展箱，5個擴展箱再并入消防智能控制箱內，以工程自帶的消防室發出信號給消防智能控制箱，然后消防控制箱發出指令以同時開啟100個排煙天窗達到排煙目的。

嘉鼎辰消防聯動百葉窗施工安裝工藝流程

一、 百葉窗——?jiǎng)澗€定位

根據數據圖紙中百葉窗的安裝位置、尺寸和標高，依據百葉窗中線向兩邊量出百葉窗窗邊線。以頂層百葉窗邊線為準，用線墜或經緯儀將百葉窗邊線下引，并在各層百葉窗口處劃線標記，對個別不直的邊應剔鑿處理。

百葉窗的水平位置應以樓層室內+1000mm的水平線為準向上翻，彈線找直。每一層必須保持百葉窗上皮標高一致。

二、 百葉窗—窗框安裝固定

將框塞入洞口，根據圖紙要求的位置及標高，用木楔子及墊塊將框臨時固定，框中線與洞口中線對齊，調整標高，保證上下一條線，左右一水平。重點調整下框的水平及立框的垂直度和角方正。待各項均符合要求以后，用膨脹塞固定。注意：底框用鐵件固定，固定時要隨時檢查底框的水平度和立框的垂直度并調整。

三、 百葉窗——塞縫

框洞之間填塞閉孔泡沫塑鋼、發泡聚苯乙烯等彈性材料，分層填實，拆掉木楔后的洞同樣應分層填塞同樣材料

四、 百葉窗——抹灰做口

內外口抹灰時，外側窗臺略低于內側窗臺。外側抹灰時要用5mm厚片料將框和抹灰層隔開，待砂漿硬化后取出并修規矩，抹灰面應超出窗框，其厚度一下影響百葉窗開啟為宜，外側抹灰不能淹沒框下的出水口。

五、 百葉窗——扇及五金件安裝

百葉窗扇在安裝前一定要檢查其是否變形或翹曲，安裝完畢后要檢查其推拉是否靈活并調整，五金件要牢固好用。

六、 百葉窗——打密封膠

內、外墻涂料或面層施工完畢后，將百葉窗內外框邊與洞口相接處及拼樘料與百葉窗框間隙用嵌縫膠進行密封處理。要求連續、均勻、薄厚合適。將飛邊及多余嵌縫膏用布或棉絲及時處理干凈。
